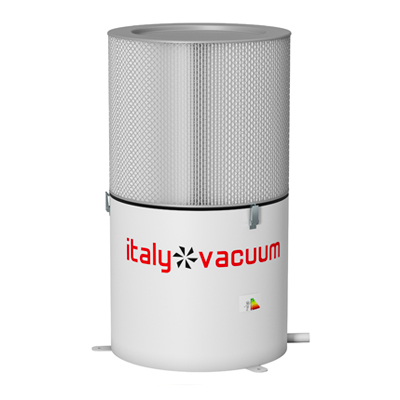

MASTERMIST - Gli innovativi aspiratori di Italyvacuum dedicati alla divisione nebbie d’olio nascono dall’esigenza di eliminare nebbie d’olio, vapori, fumi che provengono dalle più svariate lavorazioni al fine di rendere l’ambiente di lavoro più salubre possibile contribuendo allo stesso tempo alla salvaguardia  dell’ambiente.

Un attenta analisi di mercato da parte dei tecnici Italyvacuum ha portato l’azienda allo sviluppo di questa avanzata linea di prodotti nella piena consapevolezza di poter semplificare e migliorare quanto fino ad oggi è stato disponibile sul mercato applicando la propria tecnologia e rendendo più veloci e molto meno costose tutte le operazioni di manutenzione.

Il Master Mist Aspiratore Olio gode di brevetto europeo grazie alle numerose innovazioni al suo interno.

Sono disponibili in 6 diversi modelli e in tutti i voltaggi e frequenze del mercato mondiale.

Tutta la gamma è disponibile anche in acciaio inox per vapori nocivi, nebbie corrosive o per ambienti pericolosi (Atex).

INFORMAZIONI GENERALI
Volume di aria trattata:  massimo 1500 m3 / h
Gruppo di filtraggio:  3 stadi + Hepa
Diametri ingresso aria:  120mm


Certificazioni disponibili: C.E. / UL-CSA / CURUS
* disponibile in tutte le tensioni e frequenze mondiali
  • Principali vantaggi del sistema
  • Materiale incluso nella fornitura di base
  • Optionals disponibili
  • Aspiratore compatibile con qualunque tipo di nebbia oleosa
  • Superficie filtrante maggiorata con conseguente riduzione dei costi di manutenzione
  • Nessun tipo di pre-montaggio da eseguire sull’unità filtrante
  • Fortissima riduzione dello spreco d’olio grazie allo specifico circuito di recupero
  • Inesistente tamburo interno rotante e relativi PAD di filtraggio, e di conseguenza, nessun problema di disequilibratura o rotazione eccentrica dell’unita

    N.B. a causa della diversa quantità di olio assorbito dai pad di filtraggio e conseguente diverso peso in movimento, l’asse di rotazione inizia a girare in maniera eccentrica ed anomala aumentando sempre più le vibrazioni e lo stress meccanico esercitato sui cuscinetti del motore portando a inevitabili rotture e fermi macchina se non programmando in maniera regolare costosi interventi di manutenzione.

  • Costi generali (consumo elettrico + manutenzione + ricambi + tempo di gestione) incomparabili con altri tipi di filtri similari
  • Possibilità di equipaggiare l’aspiratore con una serie di accessori studiati per la specifica applicazione dell’utente
  • Disponibili in ogni voltaggio e frequenza mondiale


  Gruppo di filtraggio (5 stadi)





  • Griglia di filtraggio in entrata per la cattura dei residui solidi di medio/grandi dimensioni
  • Processo di coalescenza per raggruppare le micro gocce d'olio e ridurre in maniera drastica il loro passaggio allo stadio successivo
  • Uno speciale filtro a rete in fibra di vetro di forma conica costringe le micro gocce d'olio a infrangersi fisicamente contro le sue maglie per poi scendere lungo le pareti oblique fino alla base di raccolta
  • Un addizionale filtro a forma conica  in fibra poliestere con maglie ancora più fini permette di eliminare le ultime microgocce ancora presenti al fine di prolungare la vita del filtro Hepa
  • Un finissimo filtro HEPA H13 o H14 è predisposto come stadio finale per filtrare al 99,95% l'aria residua


    Parametri tecnologici


  • Smontaggio e controllo dell’intero apparato eseguibile in pochi secondi grazie alla sua semplicità costruttiva
  • Suddivisione interna della circolazione d’aria al fine di ottimizzarne i flussi
  • Collettore aria in entrata posizionato direttamente al centro della ventola di aspirazione per agevolare la cattura delle micro particelle
  • Apposito sistema di drenaggio  interno per direzionare il flusso dell’olio verso il foro di uscita che viene così automaticamente filtrato ed espulso grazie alla forza gravitazionale
  • Foro di fuoriuscita dell’olio di grandi dimensioni per facilitarne lo scorrimento ed evitare qualsiasi tipo di intoppo o fermo macchina a causa di trucioli o impurità mischiate all’olio



  • Filtro conico in speciale materiale ad alta densità
  • Struttura telaio al 100% in acciaio
  • Robusto ed elegante Interruttore elettrico rotativo con chiara visibilità del suo stato anche in lontananza
  • 8 metri di cavo elettrico con spina di connessione
  • Sistema antistatico “contactless” per messa a terra delle correnti residue

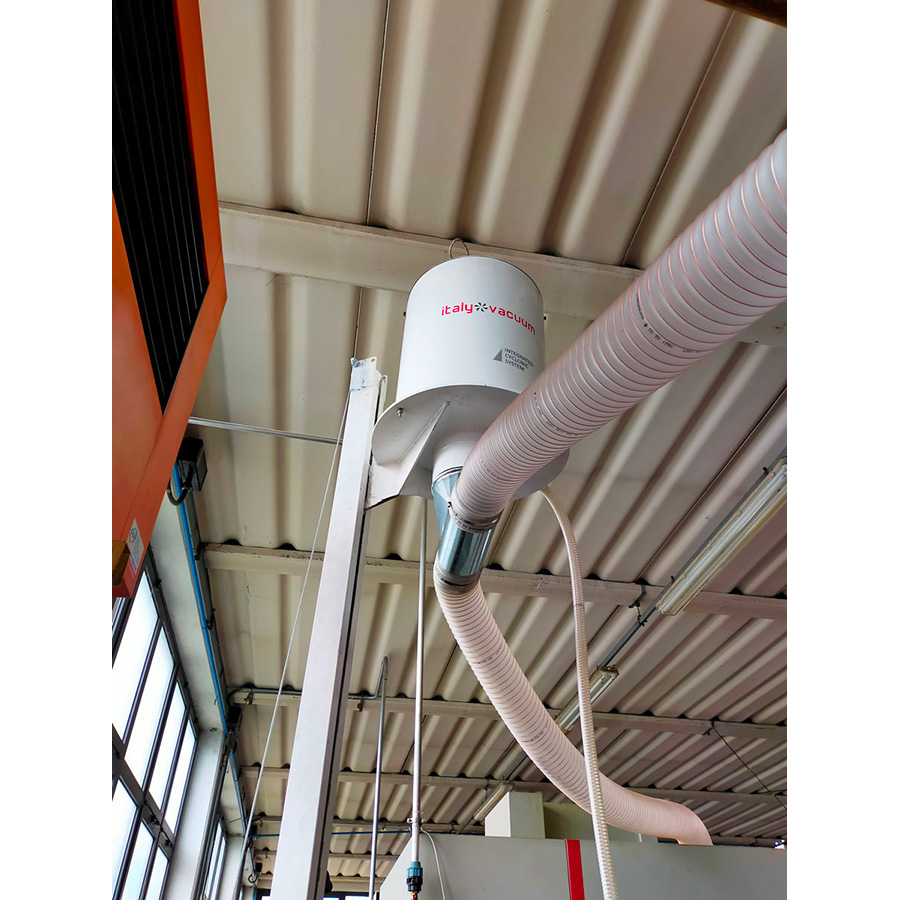

  • Supporti aerei di varie tipologie – appositamente studiati per poter posizionare Master Mist nella posizione più adatta ed efficiente
  • Avviamento remoto on/off –  permette l’accensione e lo spegnimento dell’aspiratore e del macchinario in maniera contemporanea ed automatica
  • Filtri elettrostatici - Possono rappresentare un aggiuntivo stadio di filtrazione e sono normalmente dedicati alla captazione di olii, grassi e vapori oleosi. Risultano particolarmente adatti ed efficienti quando operano su flussi d’aria a basse velocità di scorrimento.

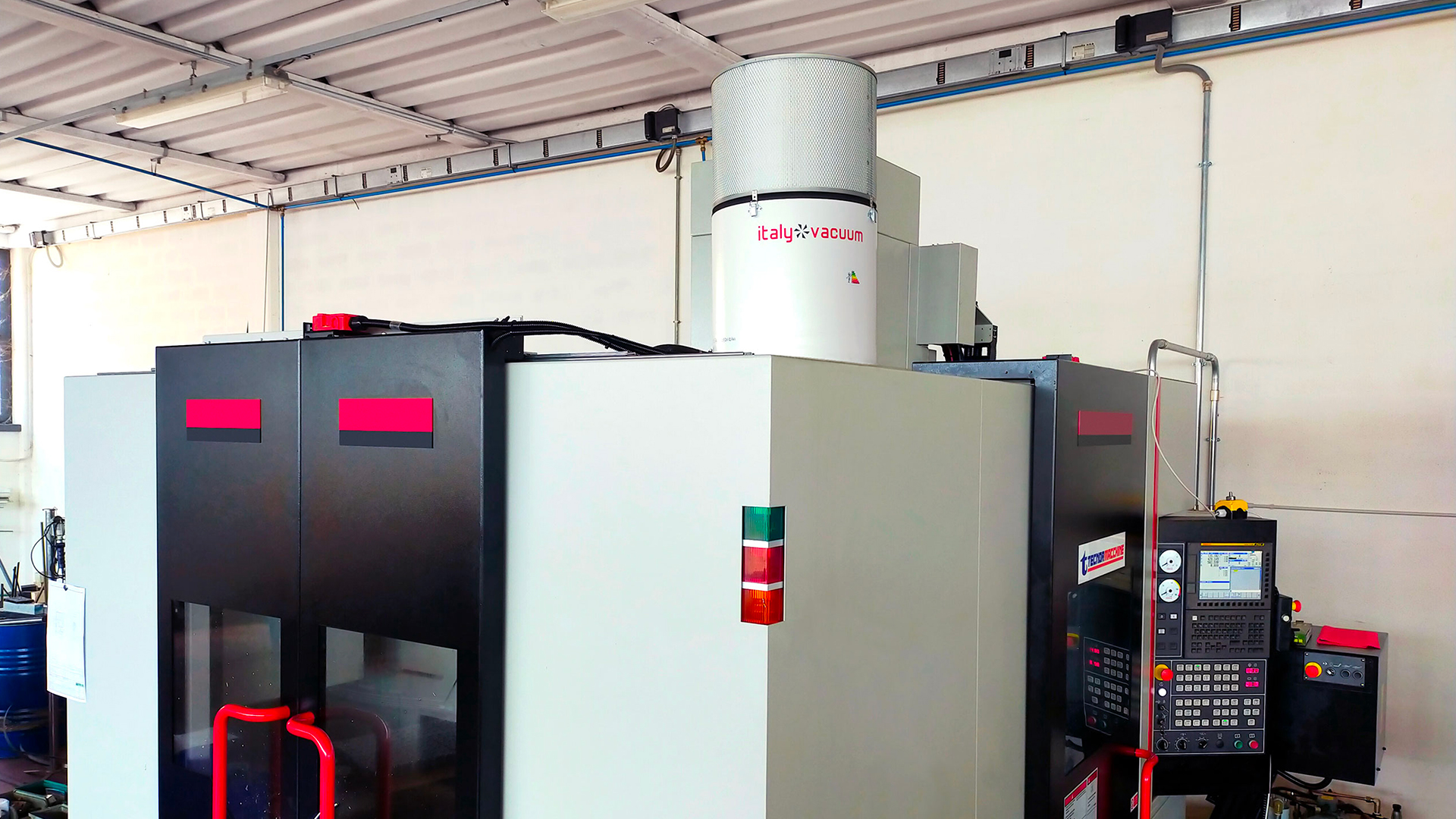

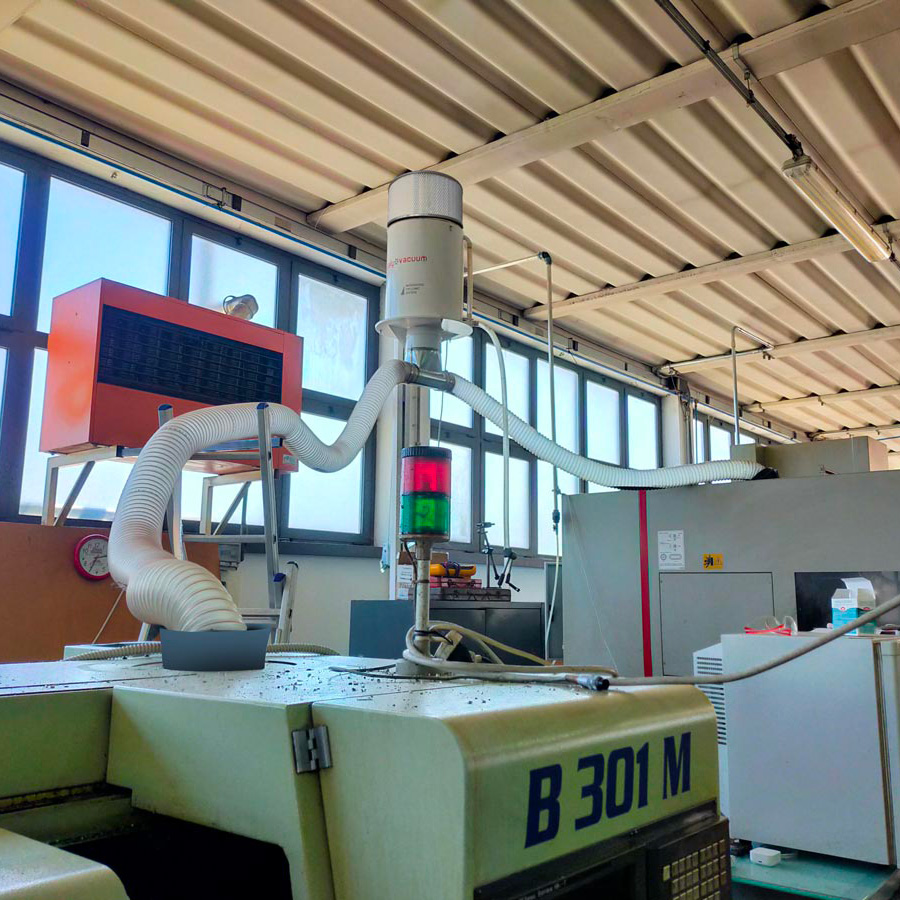

  • Supporto standard per il modello Mastermist - Costituito di una robusta struttura tubolare a forma di “C” permette il posizionamento dell’aspiratore nella parte superiore della macchina utensile
  • Supporto telescopico - Appositamente progettato per sostenere tubi di aspirazione per macchine cnc permette la discesa del tubo dall’alto evitando ogni tipo di intralcio per l’operatore.
  • Contenitore olio lubrificante per riciclo - Un apposito e professionale contenitore per olio emulsionante in acciaio inox 18/10 da 30 Litri di capienza e capace di resistere a tutti gli agenti aggressivi contenuti nei vari tipi di olio lubrificanti.
  • Supporto circolare per Mastermist - Appositamente progettato per sostenere l’aspiratore Mastermist sulla parte superiore delle macchine cnc sulle quali normalmente viene installato è costituito da delle semplici barre verticali di acciaio filettate opportunamente saldate tra di loro

Mastermist - Gallery

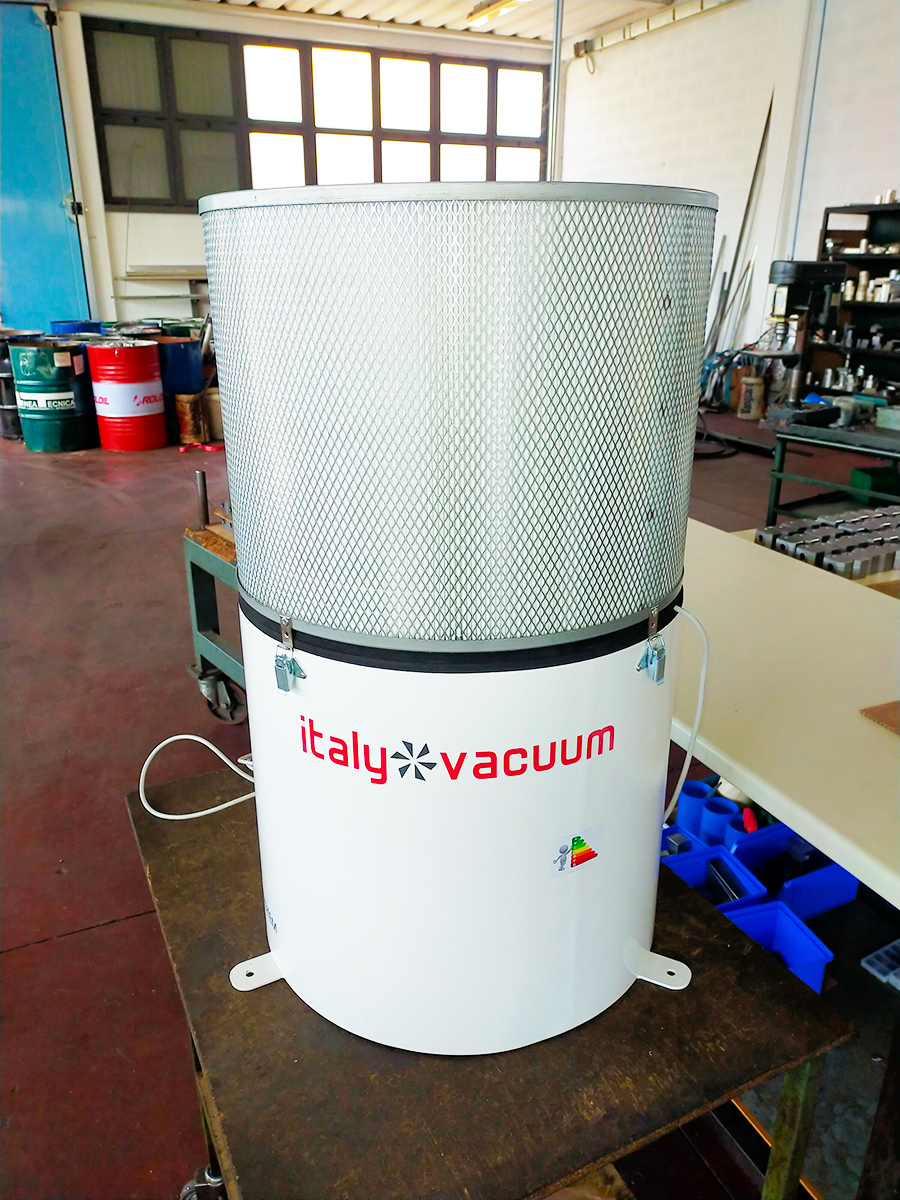

Foto 1
